Apakah D-4 dalam injap keselamatan?

Maksud D-4 dalam a Injap Keselamatan - Jawapan Langsung

Dalam konteks injap keselamatan, D-4 merujuk kepada penetapan orifis khusus yang ditakrifkan oleh piawaian ASME (American Society of Mechanical Engineers) , terutamanya di bawah Bahagian I dan Bahagian VIII ASME, dan seterusnya diterima pakai oleh Piawaian API 526. Huruf "D" mengenal pasti kategori saiz orifis, manakala akhiran "-4" — digunakan dalam konvensyen penamaan pengilang atau rujukan API tertentu — boleh menunjukkan variasi atau subjenis dalam kelas orifis tersebut, kadangkala mencerminkan diameter lubang tempat duduk, julat saiz masukan model D atau alur orifis pengilang.

Orifis D standard dalam API 526 mempunyai a luas aliran berkesan 0.110 inci persegi (71 mm²) . Ia terletak di antara orifis C yang lebih kecil (0.071 in²) dan orifis E yang lebih besar (0.196 in²), menjadikannya salah satu saiz orifis yang paling biasa ditentukan untuk aplikasi aliran sederhana dalam industri petrokimia dan proses. Apabila pengilang menambahkan "-4" pada penetapan ini, ia biasanya menandakan saiz bebibir masuk tertentu atau varian kelas tekanan — contohnya, badan orifis D dengan salur masuk 1 inci dan alur keluar 2 inci (konfigurasi 1×2) yang ditarafkan kepada kelas tekanan ASME tertentu.

Memahami penetapan ini adalah penting apabila memilih, membeli atau menggantikan injap pelega tekanan (PRV) atau injap pelega keselamatan (SRV), kerana saiz orifis yang salah secara langsung memberi kesan kepada keupayaan injap untuk melegakan tekanan dengan cukup pantas untuk melindungi peralatan daripada kejadian tekanan lampau.

Sistem Penamaan Orifis ASME dan API Diterangkan

Untuk memahami sepenuhnya maksud D-4, anda perlu memahami cara penetapan orifis berfungsi merentasi industri injap keselamatan. Rangka kerja penyeragaman ASME dan API memperuntukkan huruf abjad kepada kawasan aliran orifis piawai. Huruf ini dijalankan dari D hingga T (dengan beberapa huruf dilangkau), setiap satu mewakili kawasan aliran berkesan yang semakin besar.

Piawaian API 526 — bertajuk "Injap Pelega Tekanan Keluli Bebibir" — ialah dokumen utama yang mengawal saiz orifis dan konfigurasi injap untuk injap keselamatan bebibir yang digunakan dalam penapisan petroleum dan industri berkaitan. Piawaian menetapkan kawasan orifis, saiz badan, penilaian tekanan, dan keperluan bahan. Setiap pengeluar injap keselamatan utama — termasuk Emerson (Fisher, Crosby), Curtiss-Wright (Farris), Leser, Spirax Sarco, dan Neles — mereka bentuk barisan produk mereka di sekitar sebutan orifis API 526 ini untuk memastikan kebolehtukaran.

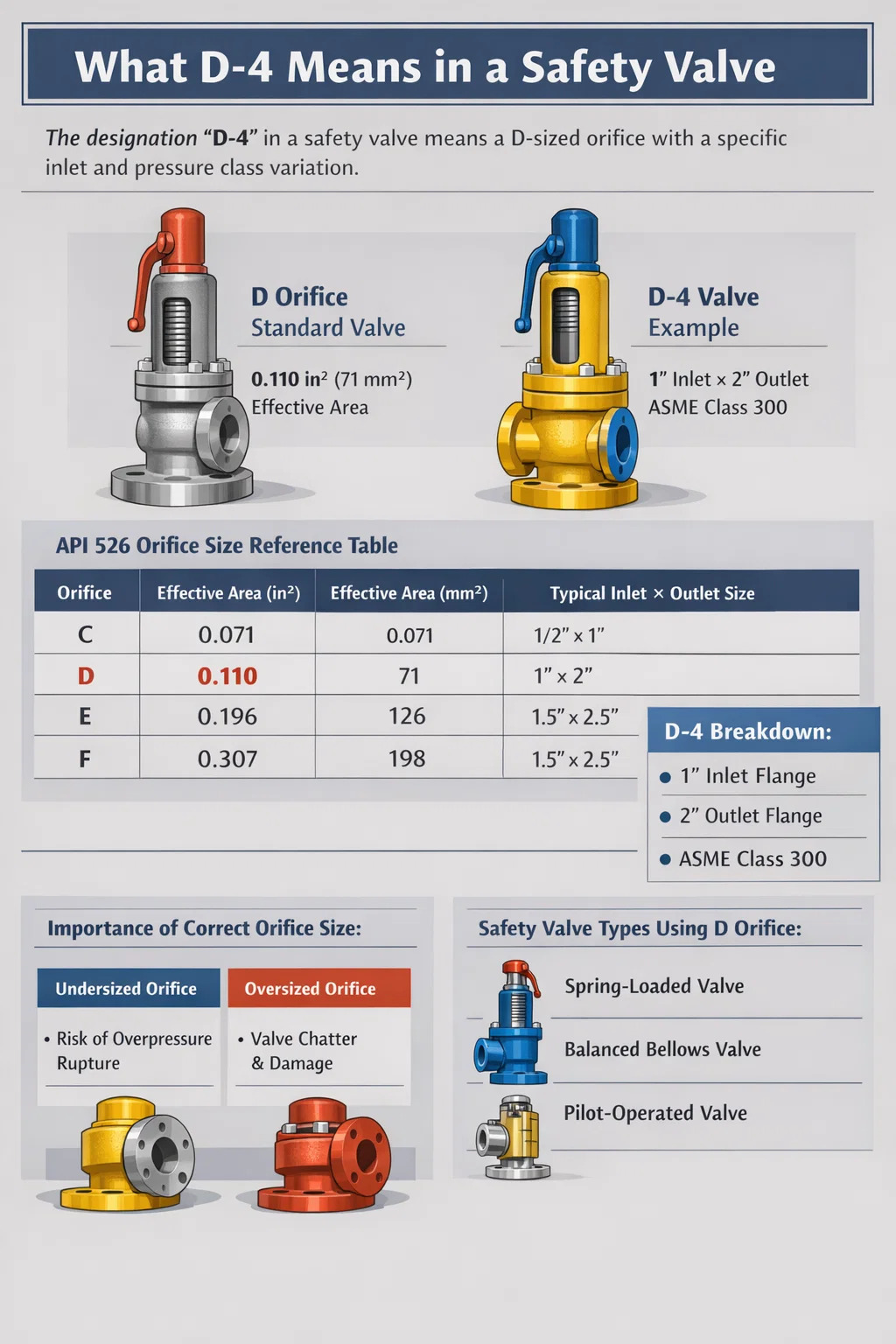

Jadual Rujukan Saiz Orifis API 526 Standard

Akhiran berangka (seperti "-4") yang kadangkala mengikut huruf orifis dalam katalog pengeluar tidak berasal daripada API 526 itu sendiri. Sebaliknya, ia mencerminkan pengekodan khusus pengeluar untuk kelas tekanan, penarafan bebibir masuk/alur keluar atau penjanaan model. Sebagai contoh, sesetengah pengeluar menggunakan akhiran untuk menunjukkan bahawa badan injap dinilai kepada bebibir Kelas 300 ASME dan bukannya Kelas 150 — satu perbezaan yang sangat penting pada tekanan operasi yang lebih tinggi. Yang lain menggunakannya untuk membezakan injap keselamatan konvensional daripada belos seimbang atau versi kendalian perintis dalam keluarga orifis yang sama.

Bagaimana Saiz Orifis Secara Terus Mempengaruhi Prestasi Injap Keselamatan

Orifis ialah komponen tunggal yang paling menentukan prestasi di dalam injap keselamatan. Ia adalah titik paling sempit di mana cecair pelepas mesti dilalui, dan kawasannya menentukan kadar aliran maksimum yang boleh dilepaskan oleh injap pada perbezaan tekanan tertentu. Memilih orifis yang salah — sama ada terlalu kecil atau tidak perlu besar — ​​mewujudkan akibat operasi dan keselamatan yang serius.

Orifis Bersaiz Kecil: Risiko Tekanan Terlebih

Jika orifis terlalu kecil untuk kapasiti pelepasan yang diperlukan, injap keselamatan tidak boleh mengeluarkan cecair dengan cukup pantas apabila kejadian tekanan lampau berlaku. Tekanan sistem akan terus meningkat melebihi had pengumpulan yang dibenarkan. Di bawah ASME Bahagian VIII, pengumpulan maksimum yang dibenarkan untuk injap pelega tekanan tunggal yang melindungi bekas tekanan ialah 10% melebihi tekanan kerja maksimum yang dibenarkan (MAWP) untuk kes bukan kebakaran, dan 21% untuk kes kebakaran. Jika orifis injap tidak dapat mengendalikan aliran yang diperlukan dalam jalur pengumpulan itu, vesel itu berisiko pecah, yang boleh membawa bencana — membebaskan cecair toksik, mudah terbakar atau bertekanan tinggi ke dalam persekitaran.

Orifis Bersaiz Besar: Sembang dan Ketidakstabilan

Lubang yang jauh lebih besar daripada yang diperlukan menyebabkan masalah yang berbeza tetapi sama serius: perbualan. Apabila tekanan operasi menghampiri tekanan yang ditetapkan tetapi aliran yang diperlukan adalah jauh lebih rendah daripada kapasiti terkadar injap, injap terbuka sebentar, mengeluarkan pecahan kecil cecair, kehilangan daya angkat cakera, terkunci rapat, dan serta-merta kitaran terbuka semula. Pukulan pantas ini — kadangkala berlaku berpuluh-puluh kali seminit — menghakis kerusi injap dan cakera dengan pantas. Injap keselamatan yang berbual boleh dimusnahkan dalam beberapa jam, dan ia akan bocor secara berterusan apabila permukaan tempat duduk rosak. Saiz orifis D adalah sesuai secara khusus apabila kapasiti pelepasan yang diperlukan dikira berada dalam julatnya — bukan semata-mata kerana ia adalah saiz biasa.

Formula Kapasiti Aliran untuk Injap Keselamatan

Untuk perkhidmatan gas dan wap, kawasan orifis yang diperlukan dikira menggunakan formula ASME/API berikut:

• A = W / (C × K × P₁ × √(M / T × Z))
• Di mana A = kawasan pelepasan berkesan yang diperlukan (dalam²)
• W = kapasiti pelepasan yang diperlukan (lb/jam)
• C = pemalar gas berdasarkan nisbah haba tentu
• K = pekali nyahcas (biasanya 0.975 untuk injap yang diperakui)
• P₁ = melegakan tekanan dalam psia (tetapkan tekanan × 1.1 14.7 untuk pengumpulan 10%)
• M = berat molekul gas, T = suhu mutlak (°R), Z = faktor kebolehmampatan

Setelah kawasan yang diperlukan dikira, jurutera memilih saiz orifis API standard seterusnya yang sama atau lebih besar daripada kawasan yang dikira. Jika pengiraan menghasilkan luas yang diperlukan 0.095 in², D orifis (0.110 in²) akan menjadi pilihan yang betul. Jika pengiraan menghasilkan 0.115 in², orifis D tidak mencukupi dan orifis E (0.196 in²) mesti dipilih.

Jenis Injap Keselamatan Yang Menggunakan Orifis D

Penamaan orifis D digunakan pada pelbagai jenis injap keselamatan, setiap satu direka untuk keadaan perkhidmatan yang berbeza. Memahami jenis injap yang sesuai untuk aplikasi anda adalah sama pentingnya dengan memilih saiz orifis yang betul.

Injap Keselamatan Bermuatan Spring Konvensional

Reka bentuk yang paling banyak digunakan, injap ini bergantung pada spring untuk menahan cakera pada tempat duduk sehingga tekanan sistem memaksa cakera terbuka. Injap keselamatan konvensional orifis D biasanya ditentukan untuk perkhidmatan stim pada dandang, sistem udara termampat dan peralatan pemprosesan gas dengan tekanan belakang yang agak stabil (di bawah 10% daripada tekanan yang ditetapkan). Daya spring ditentukur kepada tekanan yang ditetapkan; sebaik sahaja tekanan masuk mencapai titik set, cakera terangkat dan bendalir mengalir melalui bukaan orifis D. Emerson Crosby Series 900 dan Farris 2600 Series ialah contoh terkenal yang dihasilkan dengan konfigurasi orifis D.

Injap Keselamatan Belos Seimbang

Injap ini menggabungkan pemasangan belos yang mengasingkan spring dari bahagian alur keluar, menjadikan tekanan set bebas daripada tekanan belakang. Injap belos seimbang orifis D adalah sesuai apabila tekanan balik tindanan atau binaan melebihi 10% daripada tekanan yang ditetapkan — contohnya, dalam pengepala suar di mana berbilang injap menyahcas ke dalam pengepala biasa. Tanpa belos, tekanan belakang berubah akan menyebabkan titik tetapan hanyut, berpotensi menghalang injap daripada dibuka pada tekanan yang betul atau menyebabkan ia terbuka lebih awal.

Injap Pelega Tekanan Dikendalikan Juruterbang

Injap kendalian pandu menggunakan injap pandu kecil untuk mengesan tekanan sistem dan mengawal injap utama yang lebih besar. Mereka boleh beroperasi sehingga 98% daripada tekanan yang ditetapkan tanpa kebocoran — berbanding kira-kira 90–92% untuk injap pegas — menjadikannya sesuai untuk sistem yang beroperasi hampir dengan had reka bentuknya. Saiz orifis D adalah kurang biasa dalam injap kendalian pandu kerana reka bentuk ini biasanya lebih disukai untuk aplikasi aliran yang lebih besar, tetapi ia tersedia untuk aplikasi yang memerlukan penutupan ketat digabungkan dengan kawalan tekanan set yang tepat dalam aliran aliran yang lebih kecil.

D Aplikasi Injap Keselamatan Orifis dalam Industri

Orifis D ialah salah satu orifis injap keselamatan bebibir terkecil dalam standard API 526, yang meletakkannya untuk niche aplikasi tertentu di mana keperluan aliran adalah sederhana tetapi kebolehpercayaan dan pematuhan kod tidak boleh dirundingkan.

• Dram wap dandang: Dandang bungkusan kecil yang menghasilkan wap pada tekanan antara 15 dan 250 psig kerap menggunakan injap keselamatan orifis D. Pada tekanan ini dan kapasiti dandang biasa sebanyak 2,000–10,000 lb/jam stim, orifis D menyediakan kapasiti pelepasan yang mencukupi tanpa spesifikasi yang berlebihan.
• Penukar haba: Penukar haba cangkerang dan tiub dalam loji kimia selalunya memerlukan perlindungan pelepasan haba. Orifis D sangat sesuai untuk senario pelepasan haba cecair di mana aliran yang diperlukan adalah kecil tetapi injap bebibir yang diperakui diperlukan untuk pematuhan kod di bawah ASME Bahagian VIII.
• Sistem udara termampat: Penerima pemampat udara dan pengepala pengedaran di kemudahan perindustrian dengan tekanan operasi dari 100 hingga 300 psig lazimnya menentukan injap keselamatan orifis D disebabkan oleh keperluan aliran sederhana berbanding isipadu vesel.
• Peralatan pemprosesan gas: Pemisah, penyental dan gendang kilat dalam operasi minyak dan gas huluan mungkin memerlukan injap pelega tekanan orifis D apabila kadar aliran gas pada keadaan melegakan berada dalam julat kapasiti 0.110 in².
• Kapal farmaseutikal dan pemprosesan makanan: Reaktor kecil dan kapal penyimpanan dalam industri ini selalunya beroperasi di bawah keperluan kebersihan yang ketat digabungkan dengan had tekanan sederhana, menjadikan orifis D sebagai pilihan injap keselamatan bebibir yang sesuai.

Tafsiran Khusus Pengeluar D-4 dalam Injap Keselamatan

Walaupun API 526 menyeragamkan huruf orifis, akhiran berangka berbeza mengikut pengeluar. Berikut ialah cara beberapa pengeluar injap keselamatan utama menggunakan akhiran berangka bersama dengan sebutan orifis D:

Crosby (Emerson)

Siri JOS-E dan JBS-E Crosby menggunakan huruf orifis API dalam rentetan nombor model. Injap yang dipesan sebagai konfigurasi "1-D-2" menentukan salur masuk 1 inci, orifis D dan alur keluar 2 inci. Crosby tidak menggunakan akhiran berangka selepas huruf orifis dengan cara yang sama seperti D-4; sebaliknya, elemen berangka merujuk kepada saiz sambungan badan dalam struktur nombor modelnya.

Farris Engineering (Curtiss-Wright)

Farris menggunakan nombor siri (seperti 2600, 2700) digabungkan dengan sebutan orifis. Kod pesanan mereka termasuk huruf orifis secara berasingan daripada akhiran siri, tetapi beberapa rujukan dokumentasi menggabungkan kod di mana nombor yang mengikuti huruf orifis menunjukkan bekas spring atau kumpulan tetapan julat tekanan. Dalam konteks ini, "D4" boleh merujuk injap orifis D yang dikonfigurasikan untuk kumpulan julat spring tertentu nombor 4.

Leser

Leser, pengeluar Jerman dengan kehadiran global yang kukuh, menggunakan huruf orifis API dalam siri injap bebibir mereka (Jenis 441, 459, 526) tetapi menyusun kod model penuhnya secara berbeza. Nombor akhiran dalam sistem mereka biasanya sepadan dengan kumpulan bahan badan atau kelas tekanan — bebibir Kelas 150 berbanding Kelas 300, contohnya. Notasi "D-4" daripada dokumentasi Leser memerlukan rujukan silang katalog produk khusus mereka untuk mengesahkan sama ada "-4" merujuk kepada kumpulan bahan, kelas tekanan atau konfigurasi perkhidmatan.

Spirax Sarco

Spirax Sarco banyak menumpukan pada aplikasi wap dan kondensat. Injap keselamatan bebibir mereka untuk perkhidmatan stim menggunakan sebutan orifis API dalam barisan produk tertentu, dengan pengubah suai angka menunjukkan penarafan tekanan atau konfigurasi trim. Apabila menyemak sebarang dokumentasi Spirax Sarco dengan rujukan D-4, "-4" berkemungkinan besar menandakan kurungan julat tekanan set tertentu dalam saiz badan orifis D.

Perkara utama ialah ini: sentiasa rujuk lembaran data pengilang tertentu atau panduan pesanan apabila anda menemui sebutan seperti D-4. Surat API menyeragamkan kawasan aliran. Akhiran berangka adalah proprietari dan berbeza-beza merentas pengeluar. Memesan injap keselamatan berdasarkan kod semata-mata tanpa mengesahkan makna khusus pengilang boleh mengakibatkan penerimaan injap dengan kelas tekanan, bahan trim atau konfigurasi yang salah untuk aplikasi anda.

Saiz Injap Keselamatan: Proses Langkah demi Langkah untuk Pemilihan Orifis D

Saiz injap keselamatan yang betul ialah proses kejuruteraan formal yang dikawal oleh kod ASME dan API. Ia melibatkan beberapa langkah berurutan, dan tergesa-gesa melaluinya atau melangkau langkah pengesahan adalah punca biasa masalah lapangan.

1. Kenal pasti senario melegakan: Tentukan senario tekanan lampau yang mengawal — alur keluar tersumbat, bekas kebakaran, kegagalan utiliti, kegagalan injap kawalan, pengembangan haba atau punca lain. Setiap senario menghasilkan kadar pelepasan yang diperlukan berbeza.
2. Kira kapasiti pelepasan yang diperlukan: Berdasarkan senario yang mengawal, kirakan kadar aliran jisim atau kadar aliran isipadu bendalir yang mesti dilepaskan. Untuk senario alur keluar yang disekat pada sistem gas, ini biasanya kadar aliran masuk maksimum. Untuk bekas kebakaran pada bekas berisi cecair, pengiraan mengikut formula input haba API 521 berdasarkan luas permukaan yang dibasahi.
3. Tentukan keadaan melegakan: Kenal pasti komposisi bendalir, suhu pada keadaan melegakan, tekanan masuk (tekanan tetapkan ditambah pengumpulan yang berkenaan), dan tekanan belakang pada alur keluar. Parameter ini suapan terus ke dalam pengiraan kawasan orifis.
4. Kira luas orifis yang diperlukan: Gunakan formula API/ASME yang sesuai (persamaan perkhidmatan gas, stim atau cecair berbeza). Ini memberi anda kawasan aliran berkesan minimum yang diperlukan dalam inci persegi atau mm².
5. Pilih orifis standard seterusnya yang lebih besar: Bandingkan kawasan yang diperlukan dikira dengan jadual orifis API 526 dan pilih saiz tersedia seterusnya yang melebihi keperluan. Jika kawasan yang dikira ialah 0.095 in², orifis D (0.110 in²) dipilih. Jika 0.112 in², naik ke orifis E (0.196 in²).
6. Sahkan keserasian tekanan belakang: Sahkan bahawa jenis injap yang dipilih (konvensional, belos seimbang atau dikendalikan juruterbang) adalah sesuai untuk tahap tekanan belakang yang dijangkakan.
7. Nyatakan konfigurasi injap penuh: Tentukan penarafan bebibir masuk dan keluar (Kelas ASME 150, 300, 600, dsb.), bahan badan dan kemasan (keluli karbon, keluli tahan karat, aloi), gaya penutup (terbuka atau tertutup), dan sebarang keperluan khas seperti tempat duduk lembut atau gag ujian.

Kesilapan Biasa Apabila Menentukan Injap Keselamatan D Orifis

Malah jurutera berpengalaman membuat kesilapan semasa spesifikasi injap keselamatan. Kesilapan berikut muncul berulang kali merentasi pemeriksaan industri dan semakan selepas kejadian yang melibatkan D orifis dan injap keselamatan orifis standard lain.

• Menggunakan kapasiti undian dan bukannya kapasiti yang diperlukan: Lembaran data injap keselamatan menyenaraikan aliran terkadar sebenar melalui injap pada keadaan yang ditetapkan. Jurutera kadangkala memadankan nombor ini dengan aliran operasi biasa sistem dan bukannya aliran pelepasan yang diperlukan pada keadaan tekanan berlebihan. Senario melegakan — bukan keadaan operasi biasa — memacu kapasiti yang diperlukan.
• Mengabaikan tekanan belakang: Memasang injap keselamatan orifis D pegas konvensional pada pengepala dengan tekanan belakang berbeza antara 15% dan 40% daripada tekanan set akan menyebabkan hanyut tekanan set yang ketara. Belos seimbang atau injap kendalian pandu mesti digunakan dalam aplikasi tekanan belakang tinggi.
• Kawasan orifis mengelirukan dengan diameter lubang: Penamaan "D" merujuk kepada kawasan pelepasan berkesan, yang menyumbang kepada pekali nyahcas (Kd). Diameter orifis fizikal sebenar adalah lebih besar daripada luas setara yang dikira dari kawasan berkesan. Jangan gantikan ukuran lubang fizikal untuk kawasan berkesan dalam pengiraan saiz.
• Menggantikan dengan pengeluar lain tanpa mengesahkan kesetaraan: Injap orifis A D daripada Pengilang A dan injap orifis D daripada Pengilang B mempunyai luas aliran berkesan yang sama (0.110 in²), tetapi dimensi fizikal, julat spring, pilihan bahan dan akhiran model berangkanya mungkin berbeza. Sentiasa sahkan dengan pengilang sebelum merujuk silang nombor bahagian.
• Menetapkan tekanan terlalu hampir dengan tekanan operasi: Injap keselamatan biasanya harus ditetapkan sekurang-kurangnya 10% melebihi tekanan operasi biasa untuk mengelakkan reneh dan kerosakan tempat duduk. Injap orifis D yang ditetapkan pada 100 psig pada sistem yang beroperasi secara rutin pada 97 psig akan mengalami haus tempat duduk yang dipercepatkan dan mungkin gagal untuk didudukkan semula dengan ketat selepas dilepaskan.

Keperluan Penyelenggaraan dan Pengujian untuk Injap Keselamatan D Orifis

Injap keselamatan orifis D bersaiz dan dipasang dengan betul masih memerlukan penyelenggaraan dan ujian tetap untuk kekal berfungsi dan mematuhi kod. Keperluan bidang kuasa untuk selang ujian injap keselamatan berbeza-beza, tetapi kebanyakan rangka kerja kawal selia dan amalan terbaik industri sejajar dengan garis panduan berikut.

Selang Ujian

Lembaga Pemeriksa Dandang dan Kapal Tekanan Kebangsaan (NB-23) dan kebanyakan bidang kuasa negeri di Amerika Syarikat memerlukan injap keselamatan pada dandang untuk diuji sekurang-kurangnya setiap tahun. Untuk bejana tekanan di bawah ASME Bahagian VIII, selang ujian selalunya dikawal oleh program pemeriksaan berasaskan risiko (RBI) pemilik, yang mungkin menentukan selang 2-5 tahun bergantung pada keterukan perkhidmatan dan sejarah injap. API 576 — "Pemeriksaan Peranti Pelega Tekanan" — menyediakan panduan terperinci tentang selang pemeriksaan, kaedah ujian dan kriteria penerimaan untuk injap pelega tekanan termasuk konfigurasi orifis D.

Ujian Bangku vs. Ujian Di Tempat

Injap keselamatan boleh diuji di tempatnya menggunakan tuil lif ujian (jika disediakan dan di mana tekanan sistem mencukupi) atau pada bangku ujian selepas dikeluarkan daripada perkhidmatan. Ujian bangku adalah lebih komprehensif dan diperlukan apabila injap mesti diperakui semula selepas pembaikan atau apabila ujian di tempat tidak dapat mengesahkan tekanan yang ditetapkan dengan tepat. Semasa ujian bangku, injap keselamatan orifis D tertakluk kepada peningkatan tekanan masuk sehingga ia terbuka; tekanan yang ditetapkan disahkan, dan injap diperiksa untuk kekejangan tempat duduk selepas dipasang semula.

Isu Penyelenggaraan Biasa

• Kebocoran tempat duduk: Masalah yang paling biasa ditemui semasa pemeriksaan. Disebabkan oleh pencemaran proses pada tempat duduk, kerosakan sembang, atau kakisan. Orifis D, sebagai injap kecil, sangat terdedah kepada pencemaran zarah yang menghalang tempat duduk.
• Keletihan musim bunga atau kakisan: Springs kehilangan ketegangan dari semasa ke semasa, terutamanya dalam perkhidmatan suhu tinggi atau menghakis. Spring yang letih akan menyebabkan tekanan yang ditetapkan hanyut ke bawah.
• Sekatan masuk: Pengumpulan serpihan di salur masuk menyekat aliran melalui orifis D dan boleh menghalang injap daripada mencapai daya angkat penuh. Skrin salur masuk, di mana digunakan, mesti dibersihkan dengan kerap.
• Pembentukan tekanan belakang alur keluar: Paip nyahcas yang tersumbat separa meningkatkan tekanan belakang dan menjejaskan tekanan yang ditetapkan dan kapasiti pelepasan untuk injap keselamatan konvensional (tidak seimbang).

Piawaian Kawal Selia yang Mentadbir Injap Keselamatan dengan Penetapan Orifis D

Injap keselamatan — termasuk yang mempunyai sebutan orifis D dan D-4 — mesti mematuhi set kod dan piawaian berlapis. Memahami piawaian yang digunakan untuk pemasangan khusus anda adalah penting untuk pematuhan undang-undang dan operasi yang selamat.

• ASME Bahagian I: Meliputi dandang kuasa. Injap keselamatan pada dandang mestilah diperakui ASME dan dicap dengan simbol kod "V", menunjukkan ia telah lulus ujian pensijilan kapasiti di makmal ujian yang diiktiraf.
• ASME Bahagian VIII: Meliputi bekas tekanan. Injap pelega tekanan mesti membawa cap "UV" untuk injap pelega tekanan atau cap "UD" untuk cakera pecah. Orifis D biasanya digunakan dalam aplikasi Bahagian VIII.
• Piawaian API 526: Menetapkan piawaian dimensi dan bahan untuk injap pelega tekanan keluli bebibir yang digunakan dalam industri petroleum dan kimia. Mentakrifkan kawasan berkesan orifis D sebagai 0.110 in².
• Piawaian API 520 (Bahagian I dan II): Menyediakan panduan saiz, pemilihan dan pemasangan untuk peranti pelepas tekanan. Bahagian I meliputi reka bentuk dan saiz; Bahagian II meliputi keperluan pemasangan termasuk reka bentuk paip masuk dan keluar untuk mengelakkan perbualan dan tekanan belakang yang berlebihan.
• Piawaian API 521: Meliputi sistem pelepas tekanan dan penekan, termasuk reka bentuk sistem suar dan bolong. Bacaan yang diperlukan semasa mereka bentuk sistem pelepasan untuk injap keselamatan.
• PED (Arahan Peralatan Tekanan) 2014/68/EU: Rangka kerja setara Eropah yang mengawal peranti pelepasan tekanan, termasuk injap keselamatan yang digunakan di negara anggota EU.
• Kod Pemeriksaan Lembaga Kebangsaan (NBIC / NB-23): Mentadbir pemasangan, pemeriksaan dan pembaikan peranti pelepasan tekanan dalam bidang kuasa yang telah menerima pakainya, terutamanya di seluruh Amerika Syarikat dan Kanada.
