Berapa Kerap Injap Keselamatan Perlu Diperiksa? Panduan Lengkap

Berapa Kerap Injap Keselamatan Perlu Diperiksa?

Jawapan langsung: kebanyakan injap keselamatan hendaklah diperiksa sekurang-kurangnya sekali setiap 12 bulan , dengan kitaran ujian dan baik pulih penuh antara 1 hingga 5 tahun bergantung pada aplikasi, jenis bendalir, tekanan operasi dan piawaian kawal selia yang berkenaan. Walau bagaimanapun, ini bukan peraturan satu saiz untuk semua. Sistem wap tekanan tinggi, loji pemprosesan kimia, dan pemasangan minyak luar pesisir masing-masing membawa selang pemeriksaan mereka sendiri, dan kegagalan untuk mengikut jadual yang betul boleh mengakibatkan kegagalan peralatan bencana, penalti kawal selia atau kehilangan nyawa.

Injap keselamatan — juga dirujuk sebagai injap pelega tekanan (PRV), injap keselamatan tekanan (PSV), atau injap pelega bergantung pada konteks — adalah antara komponen paling kritikal dalam mana-mana sistem bertekanan. Tujuan tunggal mereka adalah untuk membuka pada tekanan yang ditetapkan yang telah ditetapkan dan melepaskan tekanan berlebihan sebelum ia boleh merosakkan peralatan atau membahayakan kakitangan. Apabila ia gagal dibuka, akibatnya berkisar daripada kerja paip yang rosak kepada letupan kapal yang dahsyat. Apabila mereka gagal menutup dengan betul selepas dibuka, mereka mencipta kerugian proses yang mahal dan memperkenalkan risiko pencemaran.

Oleh itu, mendapatkan kekerapan pemeriksaan yang betul bukanlah tugas pentadbiran yang kecil. Ia merupakan elemen teras pengurusan keselamatan loji, integriti proses dan pematuhan undang-undang.

Piawaian Industri Yang Mentadbir Selang Pemeriksaan Injap Keselamatan

Beberapa piawaian dan kod antarabangsa utama mentakrifkan rangka kerja untuk kekerapan injap keselamatan mesti diuji dan diperiksa. Memahami piawaian yang digunakan untuk operasi anda ialah titik permulaan untuk membina sebarang program pemeriksaan.

API 510 dan API 576

Institut Petroleum Amerika API 576 (Pemeriksaan Peranti Melegakan Tekanan) ialah piawaian yang paling banyak dirujuk secara global untuk pemeriksaan injap pelega tekanan dalam industri petroleum dan petrokimia. API 576 tidak mewajibkan selang tetap tetapi sebaliknya menyediakan rangka kerja berasaskan risiko. Ia menyatakan bahawa selang pemeriksaan hendaklah berdasarkan sejarah injap, keadaan perkhidmatan, dan akibat kegagalan. Selang biasa yang dirujuk dalam amalan industri di bawah julat API 576 daripada 5 tahun untuk perkhidmatan bersih dan tidak menghakis kepada seberapa kerap setiap tahun atau kurang untuk perkhidmatan mengotori, menghakis atau kotor .

API 510 (Kod Pemeriksaan Kapal Tekanan) melengkapkan ini dengan menghendaki peranti pelepas tekanan diperiksa dan diuji pada jadual yang ditentukan oleh pemeriksa yang berkelayakan atau jurutera keselamatan proses, dengan mengambil kira persekitaran perkhidmatan dan sebarang sejarah kerosakan.

Dandang ASME dan Kod Kapal Tekanan (BPVC)

ASME BPVC Bahagian I (Dadang Kuasa) dan Bahagian VIII (Bejana Tekanan) memerlukan injap keselamatan pada dandang dan bekas tekanan diuji secara berkala. Untuk dandang kuasa, banyak bidang kuasa memerlukan a ujian pop fizikal sekurang-kurangnya sekali setahun , selalunya semasa gangguan yang dijadualkan. Piawaian ASME juga memerlukan mana-mana injap yang telah beroperasi untuk tempoh tertentu dialih keluar untuk ujian bangku, dengan selang biasanya tidak melebihi 5 tahun dalam kebanyakan bidang kuasa.

Keperluan OSHA PSM dan EPA RMP

Di Amerika Syarikat, kemudahan yang dilindungi di bawah piawaian Pengurusan Keselamatan Proses (PSM) OSHA (29 CFR 1910.119) dan Program Pengurusan Risiko (RMP) EPA mesti mengekalkan program Integriti Mekanikal yang merangkumi peranti pelepas tekanan. Peraturan ini memerlukan prosedur pemeriksaan dan ujian yang didokumenkan, rekod bertulis semua pemeriksaan, dan tindakan pembetulan apabila kekurangan ditemui. Walaupun peraturan tidak menyatakan selang sejagat, mereka memerlukan majikan untuk mewujudkan selang berdasarkan cadangan pengilang dan amalan kejuruteraan yang baik — yang dalam amalan biasanya bermaksud pemeriksaan visual tahunan dan ujian fungsi berkala.

PED dan EN ISO 4126 (Kesatuan Eropah)

Di Eropah, Arahan Peralatan Tekanan (PED 2014/68/EU) dan piawaian yang berkaitan EN ISO 4126 mengawal reka bentuk dan keperluan keselamatan untuk peranti pelepas tekanan. Peraturan kebangsaan di negara anggota EU kemudian menentukan selang pemeriksaan. Di Jerman, sebagai contoh, BetrSichV (Peraturan Keselamatan Industri) biasanya memerlukan ujian injap keselamatan setiap 2 hingga 5 tahun bergantung pada kelas tekanan dan kategori cecair, dengan pemeriksaan visual tahunan dalam kebanyakan tetapan industri.

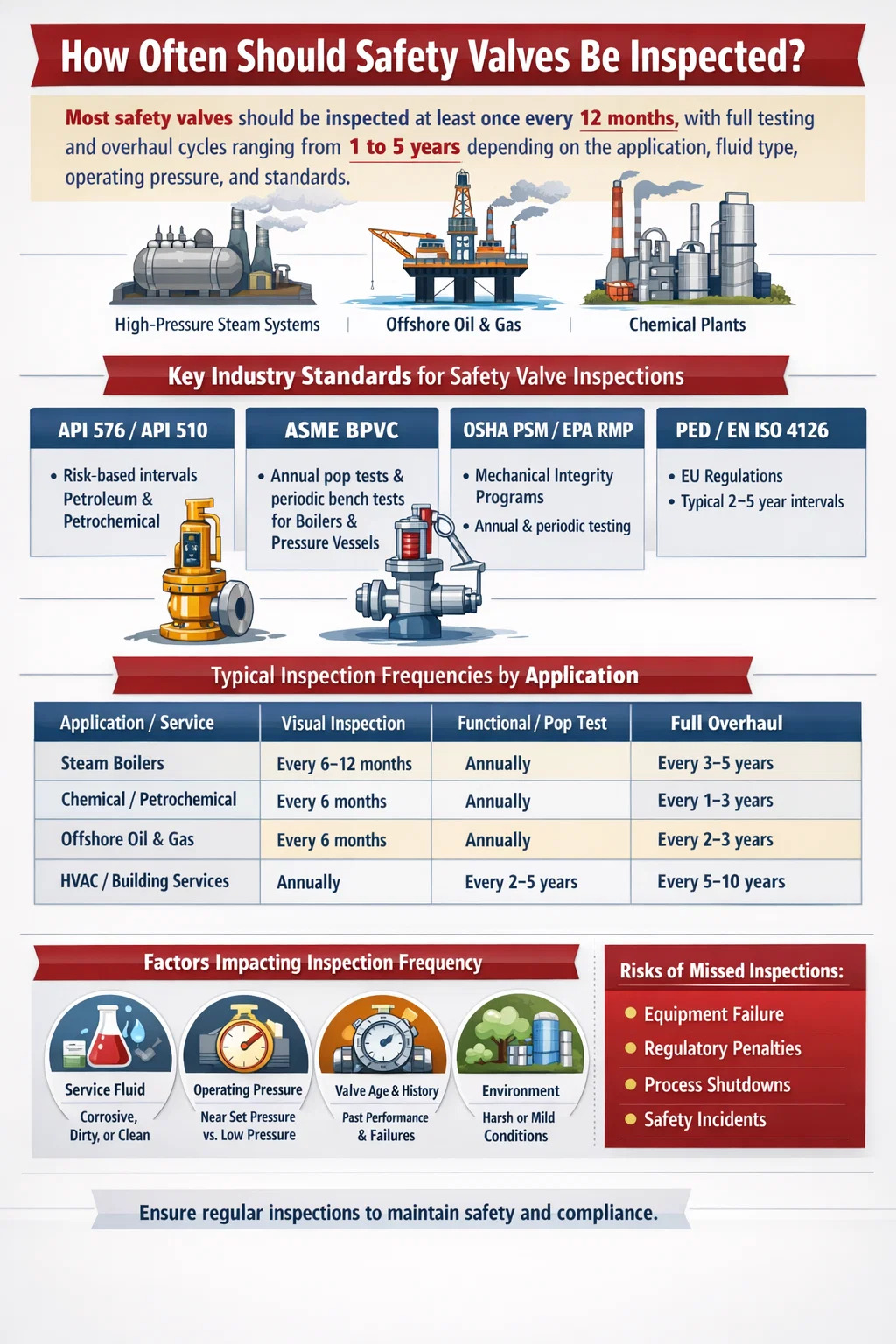

Selang Pemeriksaan yang Disyorkan mengikut Jenis Aplikasi

Oleh kerana tiada selang tunggal digunakan secara universal, jadual di bawah meringkaskan kekerapan pemeriksaan yang disyorkan atau biasa diamalkan merentas kategori aplikasi utama.

Faktor Yang Menentukan Kekerapan Injap Keselamatan Perlu Diperiksa

Kekerapan pemeriksaan tidak pernah ditentukan secara berasingan. Pelbagai faktor operasi dan persekitaran mesti dinilai semasa menetapkan atau melaraskan jadual pemeriksaan untuk sebarang injap pelega tekanan.

Ciri-ciri Bendalir Perkhidmatan

Sifat bendalir yang mengalir melalui sistem mungkin mempunyai pengaruh terbesar pada seberapa cepat injap keselamatan merosot. Cecair boleh dikelaskan secara meluas sebagai bersih, kotor, atau menghakis, dan setiap kategori memerlukan selang pemeriksaan yang berbeza.

• Stim bersih atau gas lengai: Ini adalah perkhidmatan yang paling memaafkan. Injap mungkin kekal boleh dipercayai sehingga 5 tahun antara baik pulih penuh jika keadaan operasi stabil.
• Asid atau alkali yang menghakis: Serangan kimia pada cakera, tempat duduk dan spring boleh merendahkan ketepatan tekanan set dengan ketara dalam tempoh 12 bulan. Ujian fungsi tahunan ialah kekerapan minimum yang boleh diterima.
• Perkhidmatan kotor atau pempolimeran: Bendalir yang membawa pepejal atau yang berpolimer dari semasa ke semasa boleh menyebabkan cakera injap melekat pada tempat duduk — dikenali sebagai "injap reneh" atau "pengunci tempat duduk" - menyebabkan injap tidak boleh beroperasi apabila diperlukan. Aplikasi ini memerlukan selang pemeriksaan yang paling kerap, kadangkala sesingkat setiap 3 hingga 6 bulan.
• Cecair likat atau suhu tinggi: Ini mempercepatkan haus pada komponen dalaman dan boleh menyebabkan keletihan haba dalam pemasangan spring.

Tekanan Operasi Berbanding Tekanan Set

Injap keselamatan yang beroperasi hampir dengan tekanan yang ditetapkan mengalami fenomena yang dikenali sebagai "reneh", di mana cakera terangkat sedikit sebelum tekanan pelepasan penuh dicapai. Pengangkatan separa berulang ini menyebabkan kehausan tempat duduk dan boleh menyebabkan kebocoran, mengurangkan keupayaan injap untuk mengelak dengan berkesan. Injap beroperasi pada lebih daripada 90% daripada tekanan yang ditetapkan hendaklah diperiksa lebih kerap daripada yang beroperasi pada 70% atau ke bawah. Cadangan am adalah untuk mengekalkan tekanan operasi tidak lebih tinggi daripada 90% daripada tekanan yang ditetapkan untuk injap pegas dan tidak lebih tinggi daripada 80% untuk injap pelepas kendalian juruterbang dalam aplikasi sensitif.

Umur Injap dan Prestasi Sejarah

Injap dengan sejarah pemeriksaan yang bersih dan bacaan tekanan set yang konsisten sepanjang beberapa kitaran ujian mungkin membenarkan selang yang lebih lama antara baik pulih. Sebaliknya, injap yang sebelum ini gagal dalam ujian pop, bocor di tempat duduk, atau pelarasan tekanan set yang diperlukan harus diletakkan pada kitaran pemeriksaan yang lebih pendek tanpa mengira kategori perkhidmatan am. Pendekatan sejarah ini merupakan asas metodologi pemeriksaan berasaskan risiko (RBI) yang digunakan secara meluas dalam sektor minyak dan gas.

Bilangan Penggerak

Setiap kali injap keselamatan dibuka dan ditutup, permukaan tempat duduk mengalami kesan mekanikal. Injap berbasikal tinggi — yang kerap dibuka kerana ketidakstabilan proses atau saiz yang terlalu besar — ​​haus dengan ketara lebih cepat daripada injap yang jarang digerakkan. Injap yang telah dibuka lebih daripada 10 kali dalam tempoh perkhidmatan harus diperiksa secara visual dan diuji secara fungsional sebelum selang waktu yang dijadualkan berikutnya.

Keadaan Ambien dan Persekitaran

Pemasangan luar dalam persekitaran lembap, marin atau sangat tercemar menghakis lebih cepat daripada pemasangan dalam. Injap yang terdedah kepada hujan terus, semburan garam atau suasana kelembapan tinggi memerlukan pemeriksaan luaran yang lebih kerap untuk memeriksa penyumbatan bolong penutup, kakisan badan dan integriti perumahan spring.

Jenis Pemeriksaan Injap Keselamatan dan Perkara yang Dilibatkan Setiap

Tidak setiap pemeriksaan adalah sama dalam skop. Terdapat empat tahap aktiviti pemeriksaan yang berbeza, setiap satu mempunyai tujuan yang berbeza dan memerlukan tahap kemahiran dan sumber yang berbeza.

Tahap 1: Pemeriksaan Luar Visual

Ini adalah pemeriksaan paling asas dan paling kerap dilakukan. Ia tidak memerlukan injap untuk dikeluarkan daripada perkhidmatan. Pengendali terlatih atau pemeriksa memeriksa injap secara visual untuk:

• Tanda-tanda kebocoran melepasi tempat duduk (sisa cecair proses, pewarnaan, mendapan kristal)
• Kakisan, pitting, atau kerosakan mekanikal pada badan injap dan bonet
• Penutup bolong tersumbat atau rosak dan lubang longkang
• Pengedap dan pin pengunci longgar atau hilang
• Orientasi pemasangan yang betul dan keadaan paip pelepasan
• Data papan nama yang boleh dibaca sepadan dengan rekod kejuruteraan

Pemeriksaan visual hendaklah dilakukan sekurang-kurangnya setiap tahun untuk kebanyakan aplikasi industri dan setiap 3 hingga 6 bulan dalam persekitaran perkhidmatan yang agresif.

Tahap 2: Ujian Fungsian Dalam Situ

Ujian in-situ — juga dipanggil ujian dalam talian atau ujian medan — mengesahkan bahawa injap akan terbuka pada atau berhampiran tekanan set yang ditetapkan tanpa mengeluarkannya daripada garisan proses. Ini biasanya dilakukan menggunakan salah satu daripada dua kaedah:

• Ujian angkat manual: Tuas angkat digunakan untuk membuka sebahagian injap untuk mengesahkan pergerakan bebas cakera. Ini adalah semakan kualitatif sahaja dan tidak mengesahkan ketepatan tekanan yang ditetapkan.
• Ujian tekanan terkawal: Menggunakan peralatan ujian mudah alih (seperti alat ujian HYTORK atau Furmanite), tekanan terkawal dikenakan pada salur masuk injap semasa ia kekal disambungkan ke sistem. Tekanan pembukaan sebenar diukur dan dibandingkan dengan tekanan set setem.

Ujian in-situ adalah berharga kerana ia mengelakkan kos dan gangguan proses penyingkiran injap sementara masih menjana data kuantitatif. Walau bagaimanapun, ia mempunyai had: ia tidak boleh menilai kakisan dalaman atau keadaan tempat duduk secara terperinci.

Tahap 3: Ujian Bangku (Ujian Pop)

Ujian bangku memerlukan mengeluarkan injap daripada perkhidmatan dan mengangkutnya ke bengkel atau kemudahan ujian injap. Injap dipasang pada dirian ujian dan diberi tekanan sehingga ia terbuka. Tekanan pembukaan sebenar, kekejangan tempat duduk, dan tekanan tempat duduk semula semuanya diukur dan didokumenkan. Piawaian ASME memerlukan tekanan pembukaan berada dalam ±3% daripada tekanan set yang dicop untuk kebanyakan aplikasi (±2% untuk perkhidmatan wap melebihi 70 psig).

Ujian bangku ialah kaedah paling tepat untuk mengesahkan prestasi injap dan diperlukan oleh kebanyakan pihak berkuasa kawal selia untuk bejana tekanan dan dandang pada selang masa yang tetap. Ia juga membolehkan pemeriksa memeriksa komponen dalaman secara langsung.

Tahap 4: Pembongkaran Penuh, Pemeriksaan dan Baik pulih

Baik pulih sepenuhnya melibatkan pembongkaran lengkap injap keselamatan, pemeriksaan semua komponen dalaman, penggantian bahagian haus (cakera, tempat duduk muncung, spring, pengedap dan panduan), pemasangan semula dan ujian bangku sebelum pemasangan semula. Ini adalah bentuk pemeriksaan yang paling komprehensif dan biasanya diperlukan setiap 3 hingga 5 tahun , atau apabila injap gagal dalam ujian kefungsian, terlibat dalam gangguan proses, atau terdedah kepada kejadian tidak normal seperti bekas kebakaran atau tekanan berlebihan yang teruk.

Selepas baik pulih sepenuhnya, injap mesti diperakui semula, dimeterai semula dengan pengedap wayar yang boleh dirosakkan, dan rekod pemeriksaannya dikemas kini dengan data ujian tekanan set baharu, bahagian diganti dan identiti juruteknik yang menjalankan kerja.

Pemeriksaan Berasaskan Risiko (RBI) sebagai Alternatif kepada Selang Tetap

Pendekatan tradisional untuk menggunakan selang pemeriksaan tetap — katakan, setiap 2 tahun untuk semua injap keselamatan dalam loji — semakin digantikan dengan Pemeriksaan Berasaskan Risiko (RBI). RBI ialah metodologi yang menggabungkan kebarangkalian kegagalan dengan akibat kegagalan untuk menentukan strategi pemeriksaan yang paling sesuai untuk setiap injap individu.

Di bawah RBI, injap keselamatan yang melindungi dram stim tekanan tinggi dalam loji kuasa mungkin diperiksa setiap tahun, manakala injap pelepas pada sistem pembersihan nitrogen tekanan rendah di kemudahan yang sama mungkin hanya memerlukan pemeriksaan setiap 5 tahun. Pendekatan yang disasarkan ini mengurangkan kos penyelenggaraan yang tidak perlu sambil memfokuskan sumber pada peralatan berisiko tinggi.

API 581 (Teknologi Pemeriksaan Berasaskan Risiko) menyediakan metodologi terperinci untuk menggunakan RBI pada peranti pelepas tekanan. Output utama proses RBI ialah a analisis kadar permintaan — anggaran kekerapan injap keselamatan mungkin perlu dibuka dalam tempoh tertentu. Injap dengan kadar permintaan yang tinggi memerlukan pemeriksaan yang lebih kerap untuk mengesahkan ia kekal berfungsi. Injap dengan kadar permintaan yang sangat rendah mungkin layak untuk selang masa yang lebih lama, tetapi hanya jika akibat kegagalannya juga rendah.

Untuk kemudahan dengan bilangan injap keselamatan yang banyak, RBI boleh mengakibatkan Pengurangan 30% hingga 50% dalam jumlah beban kerja pemeriksaan berbanding dengan program selang tetap, tanpa menjejaskan keselamatan — dengan syarat analisis risiko dijalankan dengan teliti dan sentiasa dikemas kini apabila keadaan proses berubah.

Mod Kegagalan Biasa Ditemui Semasa Pemeriksaan Injap Keselamatan

Memahami perkara yang sebenarnya ditemui oleh pemeriksa apabila mereka memeriksa injap keselamatan mengukuhkan mengapa pemeriksaan biasa penting. Mod kegagalan berikut adalah yang paling kerap didokumenkan merentas program pemeriksaan industri.

Kebocoran Tempat Duduk

Kebocoran tempat duduk — di mana injap membenarkan aliran kecil cecair yang berterusan mengalir walaupun ditutup sepenuhnya — adalah kecacatan yang paling biasa ditemui semasa ujian bangku. Ia berpunca daripada kerosakan permukaan tempat duduk yang disebabkan oleh reneh, kakisan, atau pelanggaran zarah pepejal. Injap keselamatan yang bocor bukan sahaja mewakili kehilangan proses tetapi juga boleh menyebabkan cakera semakin terhakis dari semasa ke semasa, yang membawa kepada kehilangan sepenuhnya keupayaan pengedap. Kajian industri menunjukkan bahawa antara 25% dan 40% injap keselamatan yang dikeluarkan daripada perkhidmatan mempunyai kebocoran tempat duduk yang boleh diukur pada masa pemeriksaan.

Tetapkan Drift Tekanan

Mata air boleh hilang ketegangan dari semasa ke semasa disebabkan oleh kitaran haba, kakisan atau keletihan bahan. Ini menyebabkan tekanan bukaan sebenar hanyut di bawah atau di atas tekanan set yang dicop. Injap dengan tekanan set 100 psi yang telah hanyut untuk dibuka pada 80 psi memberikan perlindungan yang tidak mencukupi terhadap tekanan berlebihan. Sebaliknya, injap yang telah hanyut ke atas dan kini dibuka pada 115 psi mendedahkan sistem kepada tekanan berlebihan yang berpotensi merosakkan sebelum injap melegakan. Tetapkan hanyut tekanan lebih daripada 5% daripada nilai yang dicap biasanya memerlukan penggantian spring dan pensijilan semula.

Paip Pelepasan Tersekat atau Bolong

Paip pelepasan yang telah tersumbat — disebabkan sarang burung, pembentukan ais, pengumpulan serpihan atau pemasangan injap yang salah — mewujudkan tekanan belakang yang boleh menghalang injap daripada dibuka pada tekanan yang ditetapkan. Ini adalah mod kegagalan yang sangat berbahaya kerana injap mungkin kelihatan berfungsi sepenuhnya semasa pemeriksaan visual sementara sebenarnya tidak dapat dilepaskan. Paip pelepasan mesti diperiksa untuk penyumbatan, potensi tekanan belakang yang berlebihan, dan penghalaan saliran yang betul pada setiap pemeriksaan yang dijadualkan.

Kakisan Cakera atau Muncung

Kakisan dalaman cakera dan permukaan tempat duduk muncung adalah isu penting dalam wap basah, perkhidmatan asid atau persekitaran yang mengandungi klorida. Pitting permukaan bermesin ketepatan ini memusnahkan pengedap logam-ke-logam yang bergantung pada injap untuk penutupan ketat selepas dilepaskan. Setelah permukaan tempat duduk diadu, pengisaran dan lapping boleh memulihkannya ke tahap yang terhad, tetapi komponen yang berkarat teruk mesti diganti sepenuhnya.

Kakisan Spring atau Keletihan

Spring mampatan di dalam injap keselamatan ialah komponen galas beban yang kritikal. Lubang kakisan pada wayar spring mengurangkan keratan rentasnya yang berkesan, yang boleh menyebabkan keretakan yang tidak dijangka di bawah tekanan operasi. Mata air patah telah didokumenkan sebagai punca kegagalan injap keselamatan bencana dalam beberapa insiden industri. Mata air yang menunjukkan sebarang kakisan, ubah bentuk atau keretakan permukaan yang kelihatan mesti diganti dengan segera.

Keperluan Dokumentasi dan Penyimpanan Rekod

Setiap pemeriksaan injap keselamatan mesti didokumenkan dengan teliti. Piawaian kawal selia — termasuk OSHA PSM, API 510 dan kebanyakan peraturan kebangsaan Eropah — memerlukan rekod bertulis yang boleh diaudit untuk menunjukkan pematuhan. Rekod pemeriksaan bagi setiap injap hendaklah termasuk:

• Nombor tag injap, nombor siri dan lokasi dalam proses
• Tekanan set setem dan tekanan bukaan yang diukur semasa ujian
• Tarikh pemeriksaan dan identiti pemeriksa atau juruteknik yang berkelayakan
• Penerangan tentang sebarang kecacatan yang ditemui dan tindakan pembetulan yang diambil
• Bahagian diganti semasa baik pulih
• Keputusan ujian bangku selepas pembaikan
• Tarikh pemeriksaan berjadual seterusnya
• Nombor meterai digunakan selepas ujian (untuk mengesan pelarasan yang tidak dibenarkan)

Rekod ini mesti disimpan sepanjang hayat peralatan di kebanyakan bidang kuasa, dan sekurang-kurangnya untuk tempoh yang melebihi selang pemeriksaan seterusnya. Banyak kemudahan menggunakan sistem pengurusan penyelenggaraan berkomputer (CMMS) seperti SAP PM atau IBM Maximo untuk mengurus rekod pemeriksaan injap keselamatan bersama data pengurusan aset lain.

Perlu diperhatikan bahawa ketiadaan rekod pemeriksaan yang betul adalah pelanggaran peraturan di bawah OSHA PSM, tidak kira sama ada injap sebenarnya dalam keadaan baik. Semasa audit PSM atau siasatan insiden proses, pemeriksa akan meminta rekod ini sebagai bukti utama pematuhan integriti mekanikal.

Apa yang Berlaku Apabila Pemeriksaan Injap Keselamatan Terlepas

Akibat kegagalan memeriksa injap keselamatan mengikut jadual adalah tidak teori. Beberapa insiden industri utama dalam dekad kebelakangan ini telah dikaitkan secara langsung atau sebahagiannya kepada kegagalan injap pelega tekanan yang disebabkan oleh pemeriksaan yang tidak mencukupi.

Dalam letupan penapisan BP Texas City 2005, yang membunuh 15 pekerja dan mencederakan 180 yang lain, penemuan penyiasatan termasuk penyelenggaraan yang tidak mencukupi dan pemeriksaan sistem pelepasan tekanan sebagai faktor penyumbang. Penyiasatan OSHA seterusnya menghasilkan denda melebihi $21 juta , dengan kegagalan program integriti mekanikal — termasuk pengurusan peranti pelepasan tekanan yang tidak mencukupi — dipetik dengan jelas.

Akibat yang lebih rutin daripada pemeriksaan injap keselamatan yang terlepas termasuk:

• Penalti peraturan: Petikan OSHA PSM untuk kegagalan integriti mekanikal biasanya membawa penalti $15,000 hingga $156,259 setiap pelanggaran, dengan pelanggaran yang disengajakan mencapai tahap yang lebih tinggi.
• Implikasi insurans: Banyak syarikat insurans harta dan liabiliti industri memerlukan bukti pematuhan pemeriksaan injap sebagai syarat perlindungan. Kitaran pemeriksaan yang terlepas boleh membatalkan liputan untuk sebarang insiden yang melibatkan kegagalan sistem tekanan.
• Penutupan tidak dirancang: Injap keselamatan yang gagal dibuka atau tersekat-terbuka semasa acara operasi boleh mencetuskan penutupan paksa yang, dalam loji proses berterusan, boleh menelan kos ratusan ribu dolar sehari dalam kehilangan pengeluaran.
• Kerosakan peralatan lata: Injap keselamatan yang gagal dibuka semasa kejadian tekanan berlebihan tulen mendedahkan vesel yang dilindungi, penukar haba atau paip kepada tekanan yang melebihi had reka bentuknya, yang berpotensi menyebabkan pecah dan kerosakan hiliran pada peralatan lain.

Langkah Praktikal untuk Membina Program Pemeriksaan Injap Keselamatan

Untuk kemudahan yang mewujudkan atau menambah baik program pengurusan injap keselamatan, urutan berikut menyediakan pendekatan berstruktur.

1. Buat daftar injap lengkap: Susun senarai setiap injap keselamatan dalam kemudahan, termasuk nombor tag, lokasi, cecair perkhidmatan, tekanan set, saiz salur masuk, bahan badan dan tarikh pemasangan. Daftar ini adalah asas kepada keseluruhan program.
2. Kelaskan injap mengikut keterukan perkhidmatan: Tetapkan setiap injap kepada kategori perkhidmatan — bersih, kotor atau menghakis — dan kenal pasti injap yang mempunyai kadar permintaan tinggi atau akibat kegagalan yang tinggi. Klasifikasi ini akan memacu keputusan kekerapan pemeriksaan.
3. Tentukan selang pemeriksaan: Menggunakan standard kawal selia yang berkenaan (API 576, ASME, peraturan tempatan), tetapkan selang pemeriksaan khusus untuk setiap kumpulan injap atau injap. Dokumentasikan rasional untuk setiap selang yang ditetapkan, terutamanya jika menyimpang daripada lalai standard.
4. Jadualkan pemeriksaan terhadap tingkap penyelenggaraan yang dirancang: Jika boleh, selaraskan ujian injap keselamatan dengan penutupan atau pemulihan yang dirancang untuk meminimumkan kesan pengeluaran. Untuk program ujian dalam talian, jadualkan ujian in-situ semasa tempoh operasi stabil.
5. Layakkan sumber ujian anda: Memastikan bahawa pemeriksa dan juruteknik yang menjalankan kerja injap keselamatan layak mengikut piawaian yang berkenaan. ASME Bahagian VIII, sebagai contoh, memerlukan ujian injap dilakukan oleh kakitangan yang bekerja di bawah setem "VR" Lembaga Kebangsaan (NB) untuk kerja pembaikan dan ujian.
6. Menyimpan dan menyemak rekod pemeriksaan: Selepas setiap pemeriksaan, kemas kini daftar injap dengan keputusan ujian, penemuan dan tarikh yang dijadualkan seterusnya. Semak keseluruhan program setiap tahun untuk melaraskan selang berdasarkan sejarah pemeriksaan terkumpul.
7. Menyiasat setiap kegagalan: Mana-mana injap yang gagal dalam ujian kefungsian — sama ada ia dibuka awal, dibuka lewat atau gagal didudukkan semula — harus mencetuskan penyiasatan punca rasmi sebelum injap dikembalikan kepada perkhidmatan. Memahami mengapa injap gagal adalah penting untuk mencegah berulang dan untuk mewajarkan sebarang pelarasan selang.

Perbezaan Antara Jenis Injap Keselamatan dan Implikasi Pemeriksaannya

Tidak semua peranti pelepas tekanan adalah sama, dan jenis peranti yang dipasang mempengaruhi cara ia harus diperiksa dan kekerapannya.

Injap Keselamatan Bermuatan Spring

Jenis yang paling biasa dalam aplikasi perindustrian. Tekanan pembukaan ditentukan oleh daya spring yang bertindak pada cakera. Injap bermuatan spring tertakluk kepada kelesuan spring, kehausan tempat duduk dan kakisan. Mereka memerlukan kedua-dua pemeriksaan visual luaran dan ujian pop berkala untuk mengesahkan tekanan yang ditetapkan. Selang baik pulih penuh biasanya terdiri daripada 1 hingga 5 tahun bergantung kepada perkhidmatan.

Injap Pelega yang Dikendalikan Juruterbang (PORV)

PORV menggunakan injap pandu kecil untuk mengesan tekanan sistem dan menggerakkan injap utama. Ia mampu menutup lebih ketat dan boleh mengendalikan kadar aliran yang lebih besar dengan lebih cekap daripada injap pegas. Walau bagaimanapun, mereka mempunyai mekanisme dalaman yang lebih kompleks — termasuk injap pandu, tiub dan sambungan penderiaan — semuanya merupakan titik kegagalan yang berpotensi. PORV biasanya memerlukan prosedur pemeriksaan yang lebih terperinci daripada injap pegas, dan pemasangan perintis mesti diuji secara berasingan daripada injap utama. Pemeriksaan tahunan sistem perintis adalah amalan standard dalam kebanyakan industri proses.

Cakera Pecah

Cakera pecah ialah peranti pelega tekanan tidak tutup semula yang pecah pada tekanan yang telah ditetapkan untuk memberikan kelegaan serta-merta. Tidak seperti injap keselamatan, ia tidak memerlukan ujian pop — "pemeriksaan" mereka terdiri terutamanya untuk mengesahkan bahawa cakera tidak rosak secara visual, bahawa tanda tekanan pecah sepadan dengan keperluan reka bentuk, dan bahawa cakera tidak dalam perkhidmatan melebihi hayat perkhidmatan yang disyorkan. Kebanyakan pengeluar cakera pecah mengesyorkan penggantian setiap 3 hingga 5 tahun regardless of condition , kerana keletihan dan kakisan boleh menyebabkan pecah pramatang atau menghalang pecah pada tekanan terkadar.

Peranti Gabungan (Injap Keselamatan Cakera Pecah)

Banyak proses menggunakan cakera pecah yang dipasang di hulu injap keselamatan untuk melindungi injap daripada cecair yang mengakis atau pempolimeran. Gabungan ini memerlukan pemeriksaan kedua-dua peranti — cakera pecah untuk integriti dan injap keselamatan untuk ketepatan tekanan yang ditetapkan. Keperluan tambahan yang kritikal ialah memantau tekanan dalam ruang antara cakera pecah dan injap keselamatan . Jika cakera mengalami kebocoran kecil dan ruang antara peranti bertekanan, injap keselamatan akan mengalami tekanan belakang yang mengurangkan kapasiti pelepasan berkesannya. Tolok tekanan atau penunjuk pecah pada ruang ini adalah wajib bagi setiap kod ASME dan mesti diperiksa pada setiap pemeriksaan.
