Bagaimana untuk Mengetahui Jika Injap Keselamatan Anda Buruk?

Jawapan Ringkas: Tanda Utama Injap Keselamatan Anda Gagal

Injap keselamatan adalah buruk apabila ia bocor secara berterusan, gagal dibuka di bawah tekanan berlebihan, terbuka di bawah titik tekanan yang ditetapkan, atau menunjukkan kakisan yang boleh dilihat dan kerosakan fizikal. Ini bukan isu penyelenggaraan kecil — injap keselamatan yang rosak pada dandang, bekas tekanan atau sistem HVAC adalah bahaya keselamatan langsung. Dalam tetapan industri, injap pelega tekanan yang gagal adalah salah satu punca utama kegagalan peralatan bencana dan kecederaan di tempat kerja. Jika injap anda menitis, menangis, berbual, atau tidak akan bertindak dengan betul semasa ujian manual, ia memerlukan pemeriksaan atau penggantian segera.

Panduan berikut menerangkan setiap gejala bermakna, kaedah ujian dan pertimbangan penggantian supaya anda boleh membuat keputusan termaklum tentang keadaan injap keselamatan anda — sama ada pada pemanas air kediaman, dandang komersial, sistem udara termampat atau bekas tekanan industri.

Apa a Injap Keselamatan Sebenarnya Berlaku dan Mengapa Ia Gagal

Sebelum mendiagnosis kegagalan, ia membantu untuk memahami cara peranti berfungsi. Injap keselamatan — juga dipanggil injap pelega tekanan (PRV) atau injap pelega suhu dan tekanan (injap T&P) dalam aplikasi pemanasan air — ialah peranti mekanikal yang direka untuk melepaskan tekanan secara automatik apabila ia melebihi had selamat yang telah ditetapkan. Ia bertindak sebagai barisan pertahanan terakhir antara keadaan operasi biasa dan peristiwa tekanan lampau yang berbahaya.

Injap mengandungi cakera atau tempat duduk pegas yang menahan injap tertutup di bawah tekanan biasa. Apabila tekanan sistem meningkat di atas titik set injap — biasanya dicop terus pada badan injap — spring memampat, cakera terangkat dan tekanan dibuang sehingga keadaan kembali ke tahap selamat. Setelah tekanan menurun, spring menolak cakera kembali ke tempat duduk, menutup semula injap.

Kegagalan berlaku melalui beberapa mekanisme yang didokumentasikan dengan baik:

• Keletihan musim bunga atau kakisan melemahkan daya penutup
• Skala mineral atau pembentukan sedimen menghalang cakera daripada duduk dengan betul
• Kakisan badan injap, tempat duduk atau cakera daripada pendedahan kimia atau kelembapan
• Kerosakan mekanikal akibat penukul air atau kejadian tekanan berlebihan berulang
• Degradasi terma pengedap dalam aplikasi suhu tinggi
• Umur mudah — kebanyakan injap keselamatan mempunyai hayat perkhidmatan yang disyorkan 3 hingga 5 tahun untuk kegunaan kediaman dan selang pemeriksaan tahunan untuk kegunaan industri

Injap keselamatan yang tidak pernah diuji atau diganti selepas lima atau lebih tahun perkhidmatan harus dianggap sebagai suspek tanpa mengira keadaan yang boleh dilihat. Injap boleh kelihatan utuh secara luaran sementara tidak boleh beroperasi sepenuhnya secara dalaman.

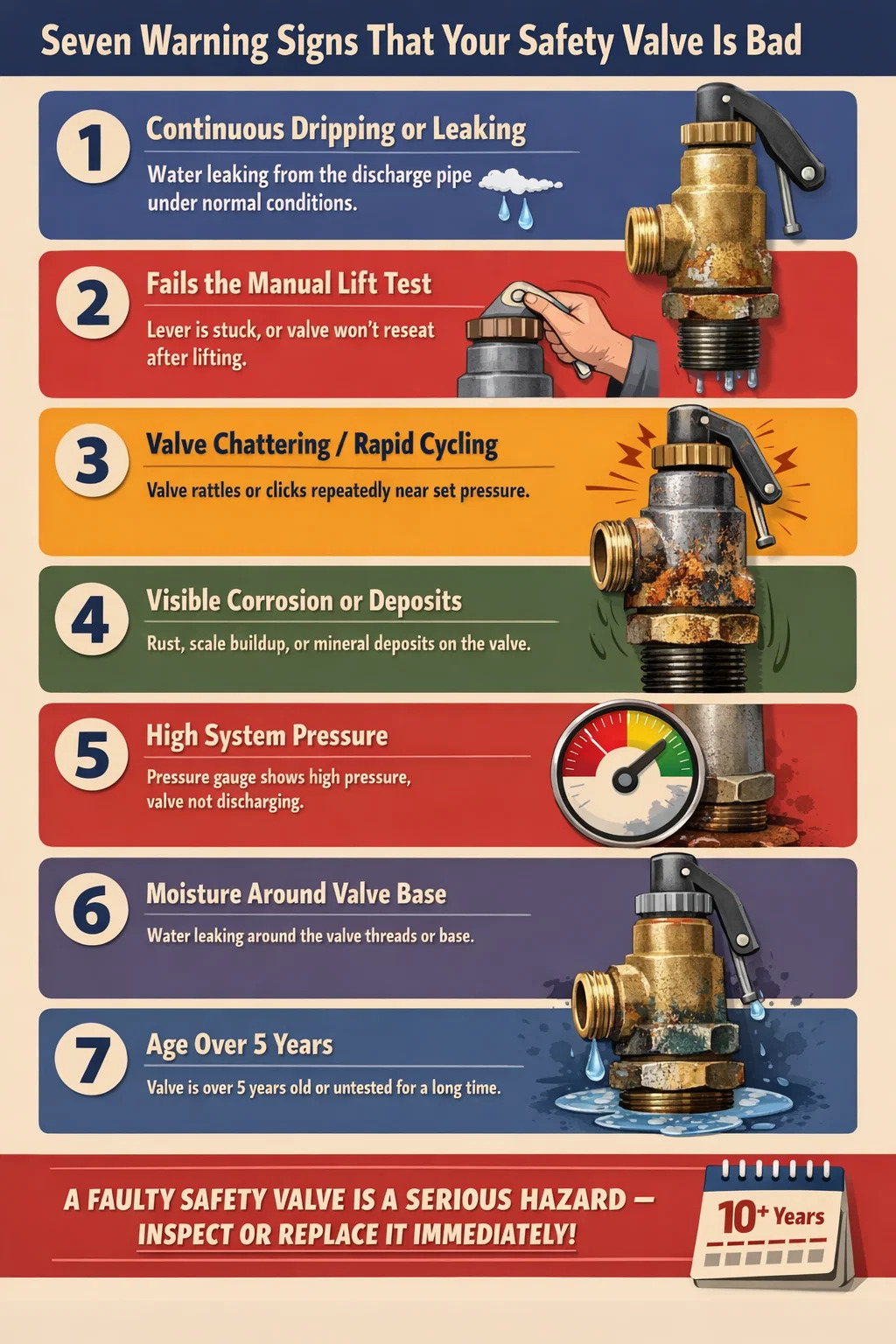

Tujuh Tanda Amaran Bahawa Injap Keselamatan Anda Buruk

1. Titisan Berterusan atau Bocor dari Paip Pelepasan

Ini adalah gejala yang paling kerap diperhatikan dalam pemanas air kediaman dan dandang. Jika anda melihat air menitis secara berterusan dari paip pelepasan yang disambungkan ke injap pelepas T&P anda, injap tidak dipasang semula dengan betul. Terdapat dua sebab yang mungkin: tekanan atau suhu sistem benar-benar melebihi titik set injap (dalam hal ini injap berfungsi dengan betul tetapi masalah sistem yang mendasari mesti diperbaiki), atau tempat duduk injap kotor atau rosak dan bocor walaupun dalam keadaan operasi biasa.

Untuk membezakan antara keduanya, semak tekanan sistem dengan tolok. Kebanyakan injap T&P pemanas air kediaman dinilai pada 150 psi dan 210°F. Jika tekanan anda berada dalam julat normal (biasanya 40–80 psi untuk air domestik) dan injap masih menitis, injap itu sendiri adalah masalahnya.

2. Injap Gagal Ujian Angkat Manual

Kebanyakan injap keselamatan pada pemanas air dan dandang mempunyai tuil ujian manual — tab logam kecil yang boleh anda angkat untuk menggerakkan injap secara manual dan mengesahkan ia dibuka dan ditutup. Ini adalah salah satu ujian paling mudah dan paling langsung yang ada. Angkat tuil selama lebih kurang 3 saat dan kemudian lepaskannya. Anda sepatutnya mendengar deruan air atau wap dilepaskan, dan kemudian injap harus tertutup rapat apabila anda melepaskan tuil.

Jika tuil terasa kaku dan tiada apa yang berlaku apabila anda mengangkatnya, bahagian dalam injap mungkin beku daripada kakisan atau skala. Jika anda mengangkatnya, air keluar, tetapi kemudian injap terus menitis selepas anda melepaskannya, tempat duduk telah terganggu dan injap kini bocor. Dalam mana-mana kes — tersekat terbuka atau tersekat tertutup — injap mesti diganti dengan segera. Injap yang tidak akan terbuka tidak dapat melindungi daripada tekanan berlebihan. Injap yang tidak akan tertutup mewujudkan bahaya nyahcas berterusan.

Nota: Pada injap yang sangat lama yang tidak pernah diuji, melakukan ujian manual kadangkala boleh terkeluar skala dan menyebabkan injap mula bocor selepas itu. Ini sebenarnya adalah bukti bahawa injap telah terjejas. Gantikannya daripada cuba pembaikan.

3. Injap Berbual atau Berbasikal Pantas

Berbual menggambarkan pembukaan dan penutupan injap keselamatan yang pantas dan berulang-ulang, menghasilkan bunyi klik atau bunyi berderak seperti senapang mesin. Ini berlaku apabila tekanan sistem berlegar sangat dekat dengan titik set injap, menyebabkan ia berkibar terbuka dan tertutup berulang kali. Walaupun injap itu sendiri mungkin tidak rosak dalam senario ini, perbualan yang kerap mempercepatkan haus tempat duduk dan menyebabkan injap merosot dengan cepat.

Injap yang telah mengalami bunyi yang ketara harus diperiksa dan mungkin diganti , kerana kesan berulang cakera terhadap tempat duduk menghasilkan kerosakan mikro yang menghalang pengedap yang betul. Masalah tekanan asas juga perlu diselesaikan - injap yang besar berbanding kapasiti sistem adalah punca biasa, seperti pengurusan tekanan belakang yang tidak mencukupi dalam sistem paip industri.

4. Hakisan Kelihatan, Karat atau Endapan Mineral

Periksa badan injap dan kawasan sekitar alur keluar paip nyahcas. Endapan putih berkapur menunjukkan pembentukan kalsium atau kerak kapur daripada air keras — tanda kuat bahawa injap telah menangis atau menyahcas untuk beberapa lama tanpa masalah ditangani. Pewarnaan oren atau coklat menunjukkan karat besi, yang menjejaskan integriti tempat duduk injap dan cakera. Mendapan hijau boleh menunjukkan kakisan kuprum dalam sistem dengan paip kuprum.

Mendapan ini bukan sahaja menunjukkan kebocoran yang lalu — ia secara aktif memburukkan lagi masalah dengan mencipta permukaan tempat duduk yang kasar dan tidak rata yang menghalang injap daripada menutup dengan bersih. Mana-mana injap keselamatan yang menunjukkan kakisan luaran yang ketara atau kerak mineral harus diganti dan bukannya dibersihkan , kerana permukaan dalaman hampir pasti berada dalam keadaan yang setanding atau lebih teruk.

5. Tekanan Sistem Kekal Tinggi Walaupun Kehadiran Injap

Jika tolok tekanan secara konsisten menunjukkan tekanan sistem melebihi julat operasi biasa, dan injap keselamatan tidak dinyahcas, terdapat dua penjelasan yang berkaitan: sistem mempunyai sumber tekanan lampau berasingan yang harus ditangani, atau injap keselamatan tersekat tertutup dan gagal dibuka apabila sepatutnya. Injap keselamatan yang enggan dibuka di bawah keadaan tekanan berlebihan tulen boleh dikatakan lebih berbahaya daripada injap yang bocor, kerana ia membenarkan tekanan untuk terus dibina tanpa pelepasan.

Senario ini adalah yang paling biasa dalam sistem di mana injap keselamatan tidak diuji selama bertahun-tahun, membenarkan komponen dalaman merampas akibat kakisan. Sentiasa bacaan tolok tekanan rujukan silang dengan penarafan titik set injap (dicap pada badan injap) untuk menentukan sama ada injap sepatutnya telah digerakkan.

6. Air atau Kelembapan di Sekitar Tapak Injap atau Benang

Kelembapan di sekeliling sambungan berulir di mana injap berskru ke dalam dandang, pemanas air, atau bekas boleh menunjukkan kegagalan benang, pengedap benang yang terdegradasi atau keretakan mikro badan injap itu sendiri. Ini berbeza daripada paip pelepasan yang menitis dan tidak boleh dikelirukan dengannya. Kelembapan pada benang badan injap menunjukkan selongsong injap terjejas, yang merupakan mod kegagalan struktur.

Jangan sekali-kali cuba mengetatkan semula badan injap keselamatan pada sistem bertekanan. Kurangkan tekanan dan longkang sistem sebelum mencuba sebarang kerja pada benang injap.

7. Umur Melebihi Jangka hayat Perkhidmatan Disyorkan

Walaupun injap keselamatan tidak menunjukkan simptom di atas, usia sahaja adalah sebab yang sah untuk penggantian. Persatuan Jurutera Mekanikal Amerika (ASME) dan kebanyakan pengeluar injap mengesyorkan menggantikan injap keselamatan setiap 3 hingga 5 tahun dalam aplikasi kediaman. Injap keselamatan industri dan komersial hendaklah diuji dan diperakui semula setiap tahun, dengan penggantian seperti yang ditunjukkan oleh hasil pemeriksaan.

Injap berumur lebih daripada 10 tahun yang tidak pernah diganti atau diuji mempunyai kebolehpercayaan yang tidak diketahui dan harus dianggap sebagai tidak berfungsi untuk tujuan perancangan keselamatan. Kemerosotan spring dalaman dan kakisan tempat duduk tidak dapat dilihat dari semasa ke semasa dan tidak boleh dinilai dari luar.

Cara Menguji Injap Keselamatan Langkah demi Langkah

Menguji injap keselamatan berbeza mengikut aplikasi. Prosedur berikut terpakai pada senario kediaman yang paling biasa — injap pelega T&P pada pemanas air — tetapi prinsipnya meluas ke aplikasi lain.

Sebelum Anda Bermula

• Sahkan paip pelepasan mengarahkan air dengan selamat ke longkang lantai atau di luar — jangan sekali-kali ke lokasi di mana air melecur boleh menyebabkan kecederaan
• Sediakan injap gantian di tangan sebelum menguji injap lama, sekiranya ia gagal dipasang semula selepas penggerak
• Pakai peralatan perlindungan yang sesuai — air yang dilepaskan boleh menjadi sangat panas
• Cari penarafan tekanan dan suhu injap pada label atau setem pada badan injap

Prosedur Ujian Angkat Manual

1. Cari tuil ujian di sisi injap
2. Angkat tuil dengan kuat dan tahan selama 3 saat
3. Dengar air atau wap dilepaskan melalui paip
4. Lepaskan tuil dan perhatikan sama ada injap berhenti menyahcas dengan segera dan sepenuhnya
5. Tunggu 30 saat dan periksa alur keluar paip pelepasan untuk sebarang titisan berterusan

Pas: Injap dibuka apabila diangkat, keluarkan air atau wap, dan diletakkan semula dengan bersih tanpa menitis selepas itu.

gagal: Tuas dirampas dan tidak akan bergerak, tiada pelepasan berlaku, atau injap terus menitis selepas dilepaskan.

Ujian Tekanan untuk Injap Perindustrian dan Komersial

Untuk injap pelega tekanan industri pada dandang, pemampat atau bekas tekanan, ujian bangku atau ujian tekanan in-situ ialah kaedah pengesahan standard. Ini melibatkan penggunaan sumber tekanan yang ditentukur pada salur masuk injap dan mendokumenkan tekanan tepat di mana injap terbuka (dipanggil "tekanan set" atau "tekanan pop") dan tempat duduk semula. Toleransi yang boleh diterima biasanya ±3% daripada tekanan set papan nama untuk injap melebihi 70 psi, mengikut piawaian ASME Bahagian VIII.

Injap yang membuka lebih daripada 3% di bawah atau di atas tekanan set terkadarnya adalah di luar penentukuran dan mesti diservis atau diganti. Dokumentasi ujian injap keselamatan adalah keperluan kawal selia dalam kebanyakan bidang kuasa untuk peralatan tekanan komersial dan industri.

Mod Kegagalan Injap Keselamatan Berbanding

Apa yang Berlaku Jika Anda Mengabaikan Injap Keselamatan yang Buruk

Akibat daripada mengendalikan sistem dengan injap keselamatan yang rosak berkisar daripada kerosakan harta benda kecil kepada kegagalan bencana dengan risiko kepada nyawa manusia. Ini bukan keterlaluan — kegagalan kapal tekanan adalah punca kemalangan industri yang didokumentasikan dan dikaji di seluruh dunia.

Letupan Pemanas Air

Pemanas air kediaman tanpa injap pelepas T&P yang berfungsi boleh mengalami letupan wap mengembang cecair mendidih (BLEVE) jika termostat gagal dalam kedudukan terbuka dan suhu meningkat tanpa dikawal. Hasilnya ialah letupan dipacu wap yang mampu melancarkan pemanas air melalui lantai dan siling, dengan tenaga yang dikeluarkan bersamaan dengan beberapa batang dinamit. Insiden BLEVE yang melibatkan pemanas air kediaman jarang berlaku dengan tepat kerana injap T&P diperlukan mengikut kod — tetapi kes berlaku setiap tahun apabila injap telah dialihkan dengan sengaja, dipintas atau dibiarkan dalam keadaan gagal.

Peristiwa Tekanan Terlebih Dandang

Dandang komersil dan perindustrian yang beroperasi tanpa injap keselamatan berfungsi dengan betul tertakluk kepada pengawasan kawal selia yang ketat atas sebab yang baik. Peristiwa tekanan berlebihan dalam sistem dandang boleh memecahkan paip, memusnahkan penukar haba, dan menyebabkan kerosakan struktur pada bangunan yang menempatkan sistem. Dalam aplikasi dandang stim, pelepasan wap panas lampau pada tekanan tinggi segera mengancam nyawa sesiapa sahaja yang berdekatan.

Pecah Sistem Udara Mampat

Tangki pemampat udara dilengkapi dengan injap keselamatan untuk mengelakkan tangki pecah daripada tekanan berlebihan. Injap pelega tekanan yang terhakis atau dirampas pada tangki pemampat yang mengalami suis tekanan yang gagal secara serentak mewujudkan keadaan untuk kegagalan tangki. Tangki pemampat udara pecah menghasilkan serpihan pada halaju maut dan telah bertanggungjawab untuk berbilang kematian dalam tetapan bengkel dan garaj. Rekod OSHA mendokumenkan kejadian ini setiap tahun, kebanyakannya melibatkan tangki lama dengan injap keselamatan yang terjejas atau hilang.

Kerosakan Harta daripada Pelepasan Berterusan

Walaupun tanpa kegagalan bencana, injap keselamatan yang menangis secara berterusan akan menyebabkan kerosakan air terkumpul pada lantai, dinding dan kawasan di sekeliling peralatan. Di kawasan air keras, mendapan skala daripada air yang dinyahcas boleh merosakkan saluran saliran dan salutan lantai. Kehilangan air yang berterusan juga meningkatkan kos utiliti dan boleh membenarkan pertumbuhan acuan di kawasan yang mempunyai pengudaraan yang lemah di sekitar paip pelepasan.

Menggantikan Injap Keselamatan Buruk: Perkara yang Anda Perlu Tahu

Menggantikan injap keselamatan adalah tugas mekanikal yang mudah pada pemanas air kediaman dan dandang kecil, tetapi memerlukan perhatian yang teliti terhadap pemadanan spesifikasi dan teknik pemasangan yang betul.

Padankan Injap Gantian Tepat

Injap gantian mesti sepadan dengan yang asal dalam tiga parameter kritikal:

• Penilaian tekanan: Tekanan yang ditetapkan mesti sepadan atau sesuai untuk tekanan kerja maksimum yang dibenarkan (MAWP) sistem
• Penarafan suhu (untuk injap T&P): Mesti sepadan atau melebihi output suhu maksimum peralatan
• BTU atau kapasiti aliran: Injap mesti dinilai untuk melegakan sekurang-kurangnya tenaga sebanyak yang boleh dijana oleh sistem — injap gantian bersaiz kecil adalah ralat biasa
• Saiz dan jenis benang: Saiz benang NPT mesti sepadan dengan port sedia ada pada pemanas air atau vesel

Untuk pemanas air kediaman, maklumat ini biasanya dicop pada injap sedia ada dan disenaraikan dalam spesifikasi pengeluar peralatan. Injap T&P standard untuk pemanas air kediaman biasanya dinilai pada 150 psi / 210°F dengan sambungan NPT 3/4 inci dan penarafan BTU antara 100,000 hingga 200,000 BTU/jam bergantung pada saiz tangki dan output pemanas.

Nota Pemasangan

• Sentiasa longkang dan tekan sistem sebelum menanggalkan injap lama
• Bersihkan port berulir dengan teliti dan sapukan pita pengedap benang PTFE baru (pita tukang paip) pada benang injap baharu
• Jangan terlalu ketatkan — kebanyakan pengeluar menetapkan tork dalam julat 15 hingga 30 kaki-lb; terlalu ketat boleh retak badan injap
• Pastikan paip pelepasan dipasang semula dengan betul — ia mesti ditamatkan di lokasi yang selamat, cerun ke bawah untuk membenarkan saliran, dan tidak ditutup atau dipalam
• Lakukan ujian angkat manual selepas menekan semula untuk mengesahkan injap baru terbuka dan duduk semula dengan betul
• Labelkan injap dengan tarikh pemasangan untuk rujukan masa hadapan

Dalam banyak bidang kuasa, penggantian injap keselamatan pada peralatan tekanan komersial atau industri mesti dilakukan oleh juruteknik berlesen atau pemeriksa dandang. Semak kod tempatan sebelum mencuba kerja ini dalam tetapan komersial.

Kos Penggantian

Injap pelega T&P kediaman biasanya berharga antara $10 dan $40 USD untuk bahagian itu sendiri. Tukang paip berlesen yang melakukan penggantian biasanya akan mengenakan bayaran $100 hingga $300 termasuk buruh, bergantung pada lokasi dan kebolehcapaian pemanas air. Injap keselamatan industri sangat berbeza dari segi kos — injap pelega tekanan pegas yang diperakui ASME asas untuk perkhidmatan industri mungkin berkisar antara $50 hingga beberapa ribu dolar bergantung pada saiz, penarafan tekanan dan bahan pembinaan. Memandangkan akibat kegagalan, ini adalah salah satu tempat yang paling tidak wajar untuk menangguhkan penyelenggaraan dalam mana-mana sistem mekanikal.

Berapa Kerap Injap Keselamatan Perlu Diperiksa dan Diganti

Kekerapan pemeriksaan dan penggantian sangat bergantung pada aplikasi, persekitaran operasi dan rangka kerja kawal selia yang mengawal peralatan.

Untuk persekitaran kakisan tinggi — termasuk sistem yang menggunakan bahan kimia yang agresif, air berklorin tinggi atau udara kelembapan tinggi — selang pemeriksaan hendaklah dipendekkan dan pemeriksaan visual dilakukan sekurang-kurangnya setiap suku tahun. Keadaan sebenar injap pada masa pemeriksaan hendaklah sentiasa diutamakan berbanding jadual penggantian berasaskan kalendar. Injap yang menunjukkan tanda-tanda kakisan pada dua tahun hendaklah diganti pada dua tahun, bukan ditunda kepada jadual lima tahun.

Isu Kerap Keliru: Apabila Ia Bukan Injap Keselamatan

Tidak setiap simptom berkaitan tekanan menghala terus ke injap keselamatan itu sendiri. Memahami perkara lain yang boleh menyebabkan simptom yang serupa membantu anda mengelakkan penggantian yang tidak perlu dan memastikan masalah sebenar dapat diselesaikan.

Pengembangan Terma dalam Sistem Tertutup

Di rumah dengan injap pengurang tekanan (PRV) pada bekalan air, sistem air menjadi tertutup dengan berkesan — mengembang air yang dipanaskan di dalam tangki tidak mempunyai tempat untuk pergi kecuali dalam tekanan. Jika tiada tangki pengembangan dipasang, injap pelega T&P akan dibuka secara berkala untuk melegakan tekanan pengembangan terma ini, menyebabkan titisan sekejap yang kelihatan seperti kegagalan injap. Dalam senario ini, injap keselamatan berfungsi dengan betul — pembaikan memasang tangki pengembangan haba, bukan menggantikan injap pelega.

Tekanan Bekalan Berlebihan

Tekanan bekalan air perbandaran melebihi 80 psi adalah perkara biasa di sesetengah kawasan dan boleh menyebabkan injap T&P menangis jika ia menghampiri tekanan set terkadar injap. Penyelesaiannya ialah melaraskan atau menggantikan injap pengurangan tekanan masuk, bukan injap T&P itu sendiri. Periksa tekanan bekalan anda di bib hos luar dengan tolok mudah — ia boleh didapati dengan harga di bawah $15 di mana-mana kedai perkakasan.

Pemeluwapan pada Paip Sejuk

Dalam persekitaran lembap, pemeluwapan pada paip bekalan air sejuk berhampiran pemanas air boleh mencipta lopak di lantai yang disalah anggap sebagai pelepasan injap. Sentuh paip pelepasan selepas tempoh operasi pemanas — jika ia basah tetapi airnya sejuk dan paip itu sendiri sejuk, anda mungkin berhadapan dengan pemeluwapan dan bukannya pelepasan injap.

Tolok Tekanan Ralat

Dalam sistem perindustrian dan komersil, tolok tekanan yang menunjukkan bacaan tinggi mungkin dengan sendirinya rosak dan bukannya tekanan yang benar-benar tinggi. Sebelum mengecam injap keselamatan kerana gagal dibuka pada tekanan lampau yang jelas, sahkan bacaan tolok dengan tolok kedua yang ditentukur. Tolok tekanan adalah item haus yang memerlukan penentukuran semula dan penggantian berkala juga.

Ringkasan: Cara Terpantas untuk Menilai Injap Keselamatan Anda

Jika anda sedang mencari senarai semak pantas untuk dijalankan sekarang, berikut ialah urutan penilaian langsung:

1. Lihat: Adakah terdapat sebarang titisan, lembapan, skala atau karat pada atau di sekeliling badan injap dan paip pelepasan? Jika ya — periksa lebih lanjut atau ganti.
2. Dengar: Adakah terdapat sebarang celoteh, desisan, atau klik dari injap semasa operasi biasa? Jika ya — periksa dan kemungkinan ganti.
3. Ujian: Lakukan ujian angkat manual. Adakah ia dibuka dengan bebas dan diletakkan semula dengan bersih? Jika tidak - ganti.
4. tarikh: Bilakah ia terakhir diganti? Jika lebih 5 tahun yang lalu atau tidak diketahui — ganti secara proaktif.
5. Pemeriksaan tekanan: Adakah tekanan sistem secara konsisten dalam julat operasi biasa untuk peralatan anda? Jika tidak — atasi masalah tekanan sistem dahulu, kemudian nilai semula injap.

Injap keselamatan ialah komponen yang kecil dan murah berbanding dengan peralatan yang dilindunginya dan akibat kegagalannya. Apabila ragu-ragu, gantikannya. Kos injap baharu adalah remeh berbanding dengan potensi kos — kewangan dan sebaliknya — untuk beroperasi tanpa injap yang berfungsi.
